【干貨】火電廠壓縮空氣系統如何設計？
概況
對行業來說這意味著巨大的商業機會。因此，深刻了解火電廠壓縮空氣系統設計就顯得尤為重要。
1. 壓縮空氣分類
1) 儀用氣，指供火力發電廠儀表與控制等使用。
2) 廠用氣，指供火力發電廠檢修、運行維護用。
3) 輸送用氣，指供工藝氣力輸送各種物料用的壓縮空氣，通常為除灰專業輸送用氣。
檢修作業用氣，相對前兩種是最低級品質的用氣，基本無特殊要求，使用過程也較難把握，可以做到必要時短時切斷用戶。
2. 對壓縮空氣的要求

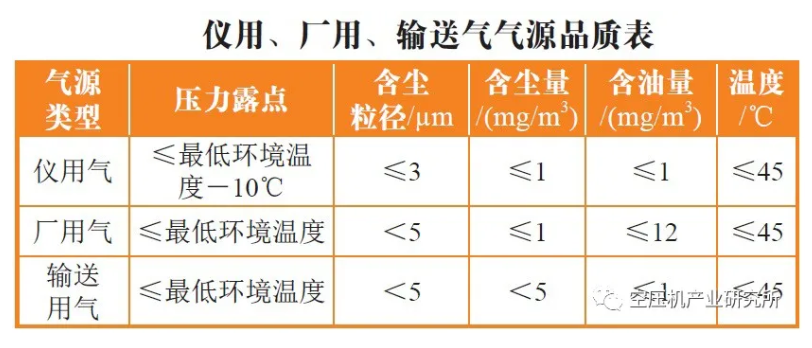

電廠壓縮空氣的品質，根據GB/T 4830－2015《工業自動化儀表 氣源壓力范圍和質量》、Q/DG1－J0110－2011《火力發電廠儀用、廠用壓縮空氣系統設計技術導則》以及《電力工程設計手冊－火力發電廠除灰設計》中相關規定，各氣源應符合下表的規定。

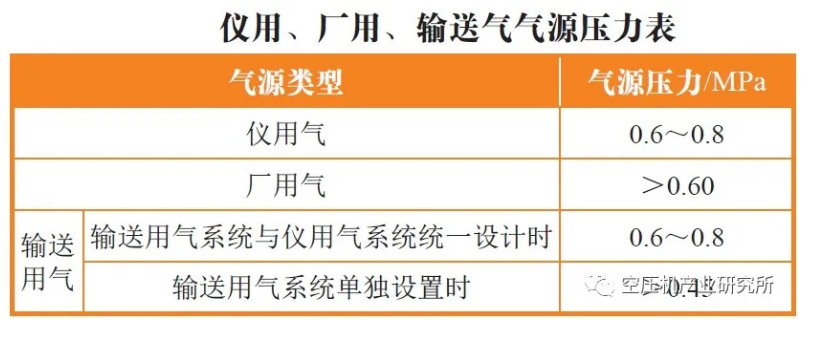

1) 壓力要求：

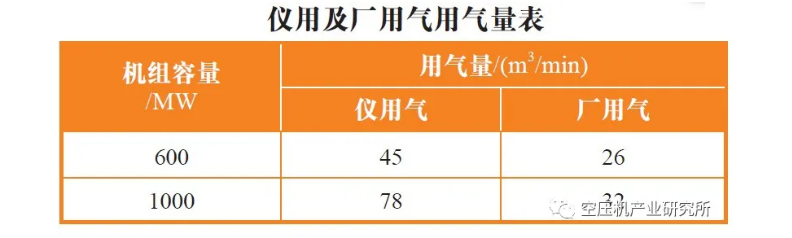

3) 用量需求：
輸送用氣用氣量：輸送用氣用氣量主要與氣力輸送系統的物料輸送量、物料特性、輸送距離等因素有關，各電廠輸送用氣用氣量可能會相差非常大，從每分鐘幾立方到幾百甚至上千立方不等。
3. 壓縮空氣系統的布置方案
火電廠需要壓縮空氣的專業有熱機、熱控、除灰、脫硫、上煤、化水等。以上①、②種為傳統的分散布置方式，③是目前推薦的集中布置方式。
③這種壓縮空氣系統分散布置方式，需設2座或2座以上的專用空壓機房，這種分散模式必然會造成占地面積大，構建物多，主廠區顯得擁擠。也會帶來噪音源分散，不容易集中治理，增大廠區內的環境污染；
4. 空壓機的選型和配置
5. 后處理設備的選型
壓縮空氣后處理系統一般根據空壓機配置和管網系統要求進行設計，其方案擬定與空壓機系統管道連接、儲氣罐布置以及空壓機機型密切相關。
后處理設備綜合選型原則：
1) 單獨的無熱/微熱再生干燥機為高耗能產品，僅限于小流量場合使用；
2) 壓力露點為7℃及以上時，應選用冷凍式干燥機或壓縮熱吸附式干燥機；
3) 當空壓機采用噴油螺桿機時，壓力露點為－10℃及以上時，宜選用冷凍式+微熱吸附式組合干燥機或冷凍式+有氣耗鼓風外加熱吸附式組合干燥機；
4) 當空壓機采用噴油螺桿機時，壓力露點為－20℃及以下時，宜選用鼓風外加熱( 零氣耗)干燥機；
6) 當空壓機采用無油或離心機時，宜選用零氣耗壓縮熱干燥機。
總結：本文初步分析了火電廠壓縮空氣系統的選型配置方案設計，在具體工程設計中，還應考慮其他很多方面，如設備質量、管網設計、檢修維護、系統能效等，需要設計院、設備供應商、運行單位等不斷努力鉆研和優化，為電廠提供一個高效的壓縮空氣系統。
（以上內容來源于微信公眾號：空壓機產業研究所，如有侵權，請聯系刪除）
